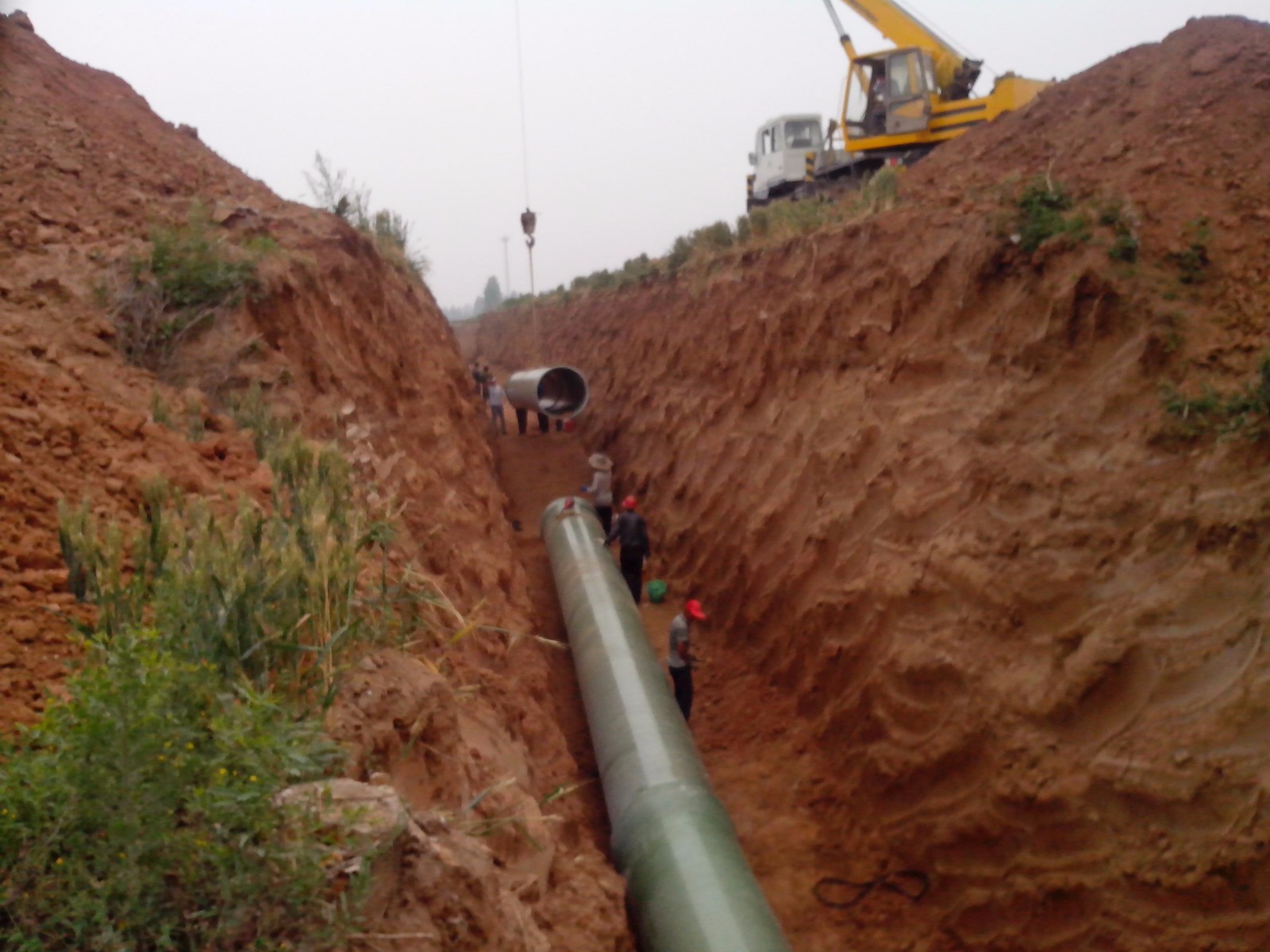

玻璃钢夹砂管道安装过程之基槽的开挖

1.1: 沟槽断面的型式

    玻璃钢夹砂管道所需的沟槽断面应根据不同的土壤条件以及坡顶载荷来确

定，土方工程在管道工程中所占的比重较大，而且选择合理的经济的断面对于减

少土方量十分重要。在断面选择之中，应考虑如下几个因素的影响，而采用不同

的断面尺寸。

    ①: 管道的直径

    ②: 埋设深度

    ③: 土壤类别

    ④: 地下水情况

    ⑤: 施工季节

    ⑥: 沟侧是否用支撑

    ⑦: 土方的运输

    ⑧: 排水的方法

    究于如上8个方面因素的考虑，管沟的几何形状有如下几种方式：

上表所示的最小槽底宽度，还应当对于不同的土壤类别及沟侧有无动载荷进行相应的调整。

1.2基础处理

1.2.1未扰动的素土基础

    当土壤的耐力为8-10t/m2和非岩石的情况下，一般采用未扰动的素土基础，管沟底素土不能被扰动。仅在管接头处挖钟形孔，回填后将此孔夯实。

1.2.2原土基础：

    当土壤的地耐力为5-7t/m2时，原土经夯实加固后就可以满足工程需要，夯实程度要大于95%SPD。此方法是最简单的基础处理方法。

1.2.3砂垫基础：

    适用于淘槽土壤承载能力较好，营顶覆土深小于3.0米。这种基础比较适用于柔性接口。

    根据土壤的条件和管径大小确定具体的砂或砾石垫层厚度，砂或砾石垫层厚50-100mm不等，夯实程度为90%SPD。

    当遇有突出的岩石、鹅卵石或硬土层时，基础层厚度应增加至100-200mm。这样使玻璃钢管道和地基之间作用力和反作用力处于软接触状态整体受力均匀，尤其是受到瞬变冲击时，砂填充层具有缓冲作用，避免应力集中，对于玻璃钢管十分有利。

    砂垫基础施工时应十分注意，防止砂由两侧挤出，降低承载力，并应注意必须在无地下水的情况下处理砂基础。

1.2.4砾石或碎石加砂基础：

    当土壤地耐力差时，可用砾石或碎石加砂垫层350-500mm，在靠近管道处用约100-150mm砂垫层，夯实程度为90%SPD。应防止垫层两侧挤出降低承载能力。此方法可用在软土地基中，并且工期短，造价较低，效果好。

1.2.5现浇钢筋混凝土基础

    当土壤承载能力很差，埋得较深时，经计算可采用钢筋混凝土基础。有时在此基础上再做100mm砂基础，使管子受力均匀。

1.2.6不稳定基础处理

    软松散或高膨胀性土（包括人工填土淤泥和湿陷性土等）中的基槽，就认为是不稳定基槽。对于不稳定的基槽，在玻璃钢夹砂管道安装之前必须使其稳定，或者放缓边坡（增大挖量），同时要做人工基础以使基槽底部的不均匀沉降减至最小值，设计应作出具体要求。基础最小厚度为150mm,任何基础上面均应有最小值为150mm厚的管座。基础和管座材料必须加以优选以保证避免造成流失而导致管底基础的丧失，此外，柔性接头间的最大管长为6m。

1.2.7多管基槽：

    当同一基槽中平等安装两根或多根管道时称多管基槽。管与管之间的间隔应满足下图的要求。

1.2.8有水基槽：

当地下水位在基槽面以上时，开挖基槽必须设法使水位降至基槽底200mm以下。

    特别应注意的是，如果有水基槽中管道是空的，管道安装后必须立即使管顶覆土厚

度不小于管径，以免造成浮管。

    当基槽排水时应注意以下事项：

    (1) 避免通过回填料或天然基础长距离抽水，这样会引起回填料的流失和土壤移

动导致管支撑的丧失。

    (2) 在未达到足够防止发生浮管的覆土厚度之前，不能中止排水系统。

    1.2.9 岩石中的基础及管道的过渡办法

    岩石基槽中的玻璃钢管道安装，在岩石结束进入土壤基槽段的结合处，柔性接头应置于下图所示的位置。基槽的施工方法应按照天然土土壤的方法进行。或采用带有锁定销键结构的玻璃钢承插接头。

1.3安装前管床处理：

    为了使玻璃钢管道能部分陷入基础中,增加管道与基础的接触面积，防止应力集中，在基础上方要松散地铺垫30-150mm（依管大小定）砂层，该砂层无需做夯实处理。管床要处理得连续平整，不应有大颗粒岩石等以防应力集中损伤管道，一般说来，不能有直径大于38mm圆石或大于25mm的尖角形石块。  软粘土、膨胀粘土、不规则岩石、大颗粒碎石和饱和土壤不适台用作基础回填材料。
