玻璃钢电缆管
玻璃钢电缆管
所属分类:玻璃钢管道系列
发布日期:2015-11-6
浏览:
咨询电话:18631806299
分享此产品:



玻璃钢电缆管的详细介绍

玻璃钢电缆保护管简介:
FRP复合玻璃钢电缆保护管(电缆保护管,玻璃钢电缆管,玻璃钢电缆保护管,玻璃钢穿线管,玻璃钢电缆套管,玻璃钢电缆导管),是以高强度的玻璃纤维为增强材料和按照特定配方组成的化合物,通过缠绕、卷制、固化、复合成型,玻璃钢电缆管有着复合材料所特有的优越性,并配有玻璃钢穿线管的管枕支架做支撑,起固定散热作用。
玻璃钢电缆保护管的特性:
● 强度高、抗外载能力强,可直接地埋,用于行车道下直埋,无需混凝土保护层,可加快电缆工程的施工进度。玻璃钢穿线管具有柔性并配有柔性接头,能抵制外界重压和基础不均匀沉降带来的压力。
● 玻璃钢电缆保护管的抗腐蚀能力强、能抵御各种酸、碱、高盐酸及污水等腐蚀土壤及流体的腐蚀。
● 无涡流损耗和电腐蚀,绝缘性好,有利于电缆敷设和运行。
● 玻璃钢穿线管阻燃、耐热性能好,在高温下长期使用不变形。
● 内壁光滑无毛刺,不会刮伤电缆。
● 玻璃钢电缆管设计采用承插式连接方式,适应热胀冷缩。
● 重量轻,一人即可搬运,两个便可就地实施安装操作,可大大缩短施工周期,降低安装工程造价。
● 采用复合玻璃钢电缆保护管可避免道路开挖暴露时间长,影响城市交通秩序等现象。
● 使用寿命长,在地下使用可长达40年之久。这种玻璃钢穿线管综合性能和性价比优于其它材质的电缆保护管。

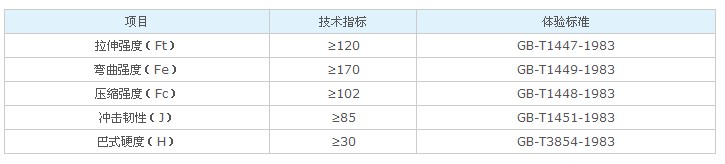

技术参数:

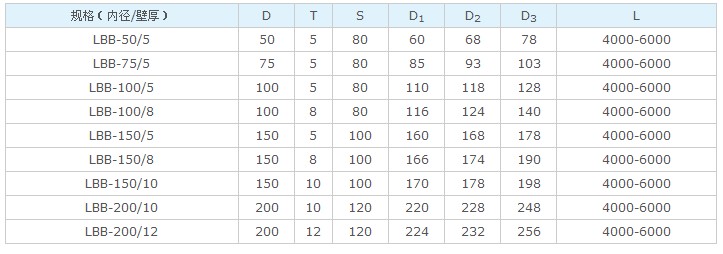

规格参数:
安装与施工:
1、玻璃钢穿线管的搬运
FRP复合玻璃钢电缆保护管的装卸必须采用人工扛抬的方法,切忌随意从车上抛扔,以免损坏承插口。

2、电缆沟的开挖

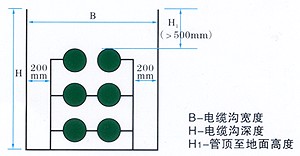

电缆沟的开挖宽度及深度应根据需埋设玻璃钢穿线管的层数和列数来决定。玻璃钢电缆管的管顶(H1)离地面不得小于500mm。一般宽度标准的沟形如右图所示。

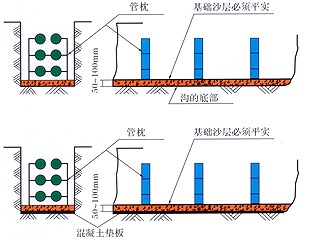

3、沟底的基础处理
地下玻璃钢穿线管的导管一般要承受其覆盖土的荷重及外界附加的荷重(交通车辆及其所载货物的重量)。因此对沟的基础处理应予以高度重视,不良的基础将会引起导管的Z字形移位及局部应力集中,使电缆的安全遭受威胁。
● 对一般土壤的地段
只要在沟底敷设50-100mm的黄沙或混凝土垫层并加以压实整平即可。
● 对部分土壤层较差的地段
为预防导致管枕的不均匀沉陷,应在这些地段管枕下垫上混凝土垫板,在沟底同样需要敷设50-100mm的黄沙或混凝土垫层并加以压实整平。

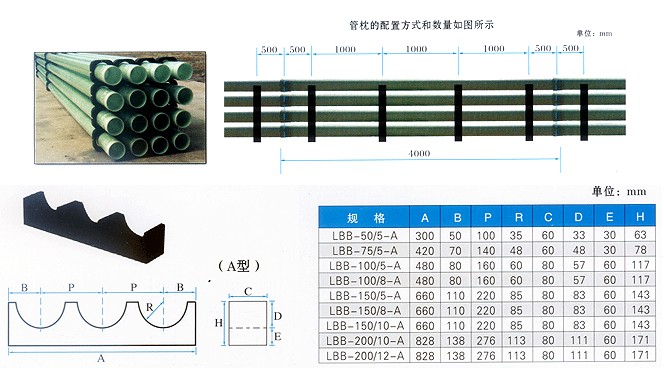

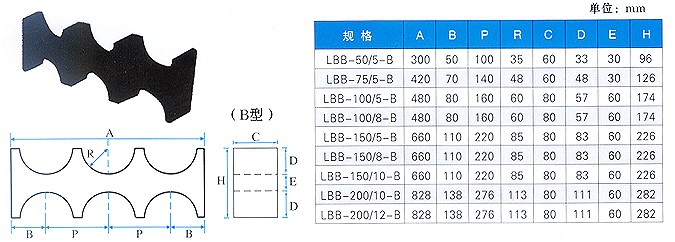

4、管枕(固定支架)的配置
地下埋设的电缆导管通常是采用数层和数列配置的方式。为了使多列管有固定的排列和支持,本产品设计了多种防滑的玻璃钢电缆管的管枕用于电缆导管的敷设。
5、保护管的连接和敷设
电缆保护管的连接操作方法比较简单,只要将玻璃钢穿线管的插入端插入管子的承受端即可。
具体操作步骤如下:
▲ 用干净抹布擦净管子的插入端外表面和接受端内表面及橡胶密封圈。
▲ 正确安装好橡胶密封圈。
▲ 为了易于插入可以使用润滑剂,其方法即将润滑剂均匀地涂敷在擦净的玻璃钢电缆保护管的橡胶密封圈里面及插入端四周表面。润滑剂应使用中性洗净剂的溶液或起泡沫的肥皂,切忌使用油和润滑脂,以免橡胶圈老化。
6、砂的回填
玻璃钢电缆管的周围必须填以黄沙或混凝土,并将回填土由下至上逐层回填密实,以防填吵不良引起路面下沉和导管移位。
