管道安装原则
管道安装顺序本着分片区、分系统，先大直径后小直径，先下层后上层，先难后易，先上管廊后连设备，与机器相连接的管道原则上是从里向外配，以减少焊接应力对机器安装精度的影响，室内与室外管线的碰口应留在室外。
一、管道安装要求
1、管道在安装前应对设备管口、预埋件、预留孔洞、钢结构等涉及管道安装的内容进行复核。
2、管道的坡度应按图纸的要求进行调整，调整方法可以利用支座达到坡度要求，焊缝应设置在便于检修、观察的地方。
3、与传动设备连接的管道，安装前内部要处理干净，焊接固定管口一般应远离设备，以避免焊接产生应力对传动设备安装精度的影响。
4、管道与机器连接前，应防止强力相对，在自由状态下检查法兰的平行度和同轴度。
5、安全阀应垂直安装，在投入试运行时，要及时调校安全阀。安全阀的最终调校在系统上进行，开启和回座压力要符合设计文件的规定。
6、阀门安装前，按设计文件核对其型号，并按介质流向确定其安装方向。当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；如以焊接方式安装时，阀门不得关闭。
7、仪表元件的临时替代：所有仪表元件安装时，均采用临时元件替代，等试压、冲洗、吹扫工作结束后，投料前再正式安装。

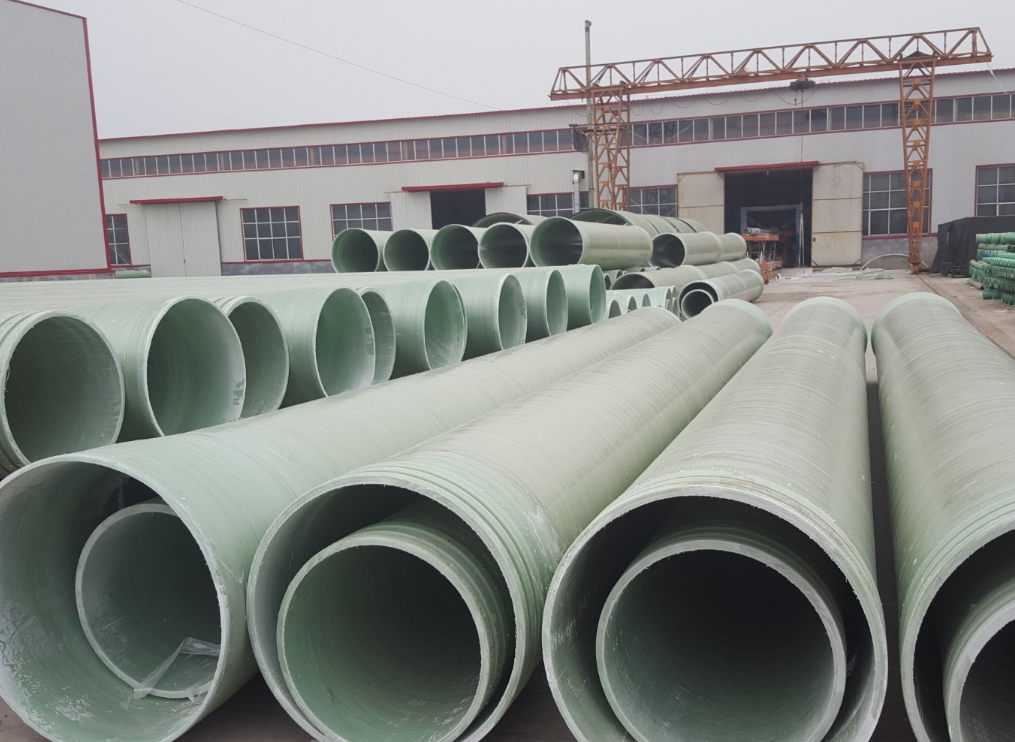

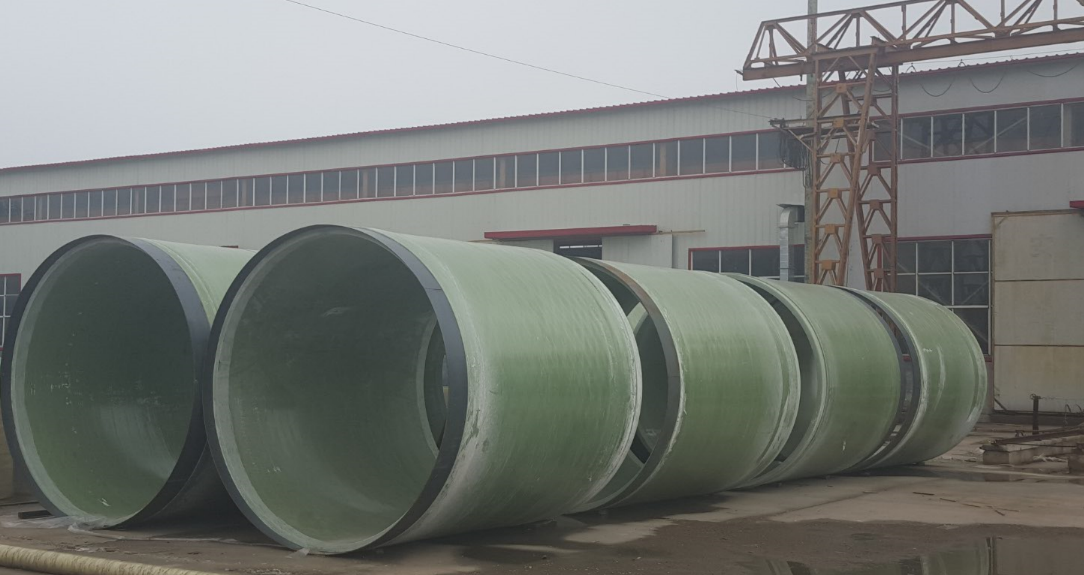

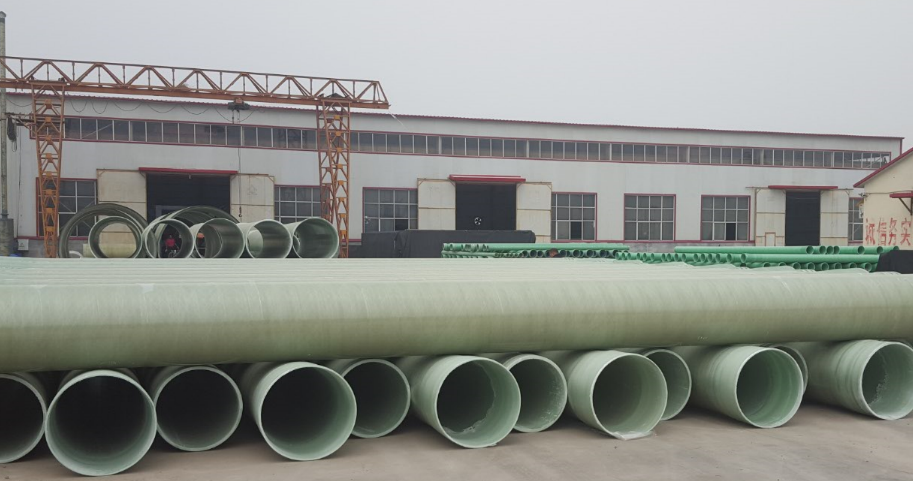

二、玻璃钢管道及复合管的安装
① FRP管在施工前，应对外观和尺寸进行检查，按出厂合格证进行验收。
②
玻璃钢管道安装图是管道安装工程的依据，FRP/PVC管的敷设（包括连接形式、坐标、标高、坡度、坡向等）支承，FRP/PVC管和设备、管道附件的连接，管道附件的安装位置、支承等，均应符合设计图纸，如有变动，必须与设计单位协商解决。
③ 管道安装，可按管道安装图所划分的管段，从管道的一端依次安装管道附件，直至另一端，再设支架或支座（必要时在安装过程中需设临时支撑）。管道吊装时，外壁表面必须采取保护措施，禁止与钢丝绳直接接触，以免造成局部受力。
④ FRP管的连接点只允许在直管部分。对焊连接点与管道支座边缘的距离，应大于管道的外径且不小于100mm；承插连接处与管道支座边缘的距离应大于150mm。
⑤ 管道的连接结构形式有承插式连接、法兰式连接（焊环活套法兰连接和复合平焊法兰连接）、对焊连接三种。此工程中将根据设计文件的具体要求确定安装方法。
⑥ 从事焊接的安装工人必须持有焊工合格证，并熟悉FRP/PVC管的粘接剂性能及其安装方法，并且有熟练的PVC焊接操作能力。
⑦ 管道在承插连接前，首先应清除连接处PVC管内壁污垢，然后将承插头插入承插座内，承插口不得有歪斜，裂纹等缺陷，达到承插深度后，方可进行PVC焊接。
⑧ 承插部位应采用FRP增强，在增强处均匀涂一层R胶，涂层厚薄均匀，不得漏涂和流淌，再包一层玻璃布，涂不饱和树脂，包玻璃布，反复进行，直至厚度达到要求为止。
⑨ 当承插口安装不合格需返修时，承插头和承插座必须重新制作，不得采用已使用过的承插件。
⑩ 法兰与管道连接时，内外两面都必须与管子焊接，法兰面与管子轴线倾斜度应小于或等于管子外径的1/100。法兰连接应严格对中，轴向最大允许偏差不大于2mm，不得用强紧螺栓的方法消除歪斜。拧紧螺栓分两次进行，第一次均匀对称地拧一遍，然后再拧紧螺栓。
三、管道支、吊架的制作与安装
① 现场制作的管架严格按规范和图纸进行，并涂漆保护，对拉杆吊架和弹簧吊架的吊耳支撑，应按钢结构制作标准进行焊接并进行100%的渗透或磁粉探伤。
② 所有管架位置，应在单线图中标明。
③ 管道安装时，应及时固定和调整支架，支架位置应准确，安装应平整牢固，与管子接触应紧密。
④ 固定支架应按设计文件要求安装，并应补偿器预拉伸之前固定。
⑤ 导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支承面中心向反方向偏移，偏移量应为位移值的1/2或符合设计文件规定，绝热层不得妨碍其位移。
⑥ 管道安装使用临时支架时，不得与正式支架位置冲突，并有明显标记。在管道安装完毕后应予拆除。
⑦ FRP/PVC管道与管架（包括支座）之间不得直接进行粘接或焊接固定。FRP/PVC管道固定管架的管道配合件（管卡、管托或管夹）与管道外壁之间，应垫有厚度不小于3mm的橡胶块或其他软垫。
⑧ 管道安装完毕后，应按设计文件规定逐个核对支架的形式和位置。
① 为了减少吹扫时增加的临时管线，节省试压吹扫时间，提高试压吹扫合格率，管道试压、吹扫工作按系统、片区、压力等级进行，试压、吹扫前必须编制方案指导施工。
② 管道试压采用洁净水，当对连有不锈钢管道进行试验和冲洗时，水中的氯离子含量不得超过25×10（25ppm），管道试压和冲洗程序执行总包商的规定。
③ 压力试验时，无关人员不得进入。压力试验完毕，不得在管道上进行修补。
④ 压力试验前，应具备下列条件：
a．试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。
b．焊缝和其它待检部位尚未涂漆和绝热。
c．管道上的膨胀节已设置了临时约束装置。
d．试验用压力表已经校验，并在周期内，其精度不得低于1.5级，表的满刻度值应为被测最大压力的1.5-2倍，压力表不得少于两块。
e．符合压力试验要求的液体或气体已备齐。
f．按试验要求，管道已经加固。
g．待试管道与无关系统已用盲板或采取其它措施隔开。
h．待试管道上的安全阀及仪表元件等已经拆下或加以隔离。
i．试验方案已经批准，并进行了技术交底。
⑤ 液压试验应遵守下列规定：
a．试验前，注液体时应排尽空气。
b．试验时环境温度不宜低于5℃，当环境温度低于5℃时，要采取防冻措施。
c．管道试验压力为设计压力的1.5倍。
d．当管道的设计温度高于试验温度时,试验压力按下式计算:
Ps=1.5P[σ]1[σ]2
式中 Ps----试验压力(表压)(MPa)；
P----设计压力(表压)(MPa)；
[σ]1----试验温度下，管材的许用应力（MPa）；
[σ]2----设计温度下，管材的许用应力（MPa）。
当[σ]1[σ]2大于6.5时，取6.5。
e．当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力时，应按管道的试验压力进行试验；当管道试验压力大于设备试验压力，且设备的试验压力不低于管道设计压力的1.15倍时，经建设单位同意，可按设备的试验压力进行试验。
f．对位差较大的管道，应将试验介质的静压计入试验压力中。液体管道的试验压力以最高点为准，但最低点的压力不得超过管道组成件的承受力。
g．液压试验压力应缓慢升压，待达到试验压力后，稳压10min，再将试验压力降至设计压力。停压30min，以压力不降、无渗漏为合格。
h．试验结束后，应及时拆除盲板、膨胀节限位设施，排尽积液。排液时要防止形成负压，并不得随地排放。
i．当试验过程中发现泄漏时，不得带压处理。消除缺陷后，应重新进行试验。
⑥ 对输送有毒流体的管道，还必须进行泄漏性试验，泄漏性试验介质采用空气（即进行气密试验）。气密试验按下列规定进行：
a．气密试验压力为设计压力。
b．气密试验重点检验阀门填料函、法兰或螺纹连接处、放空阀、排气阀、排水阀等。
c．气密试验用涂刷肥皂水或其它发泡剂的方法进行检查，以不泄漏为合格。
⑦管道在压力试验合格后，应按吹洗方案组织管道的吹扫或清洗工作案。
